UD型エンジンとは、どんなエンジン?

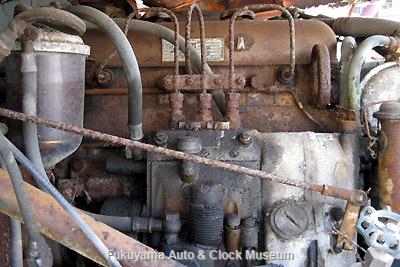

元中鉄バスのニッサンU690(1964年式,富士重工業)廃車体に搭載のUD3型エンジン
UD型エンジンは、UDトラックスの淵源である日本デイゼル工業が、創立翌年の昭和11年(1936)にドイツのクルップ・ユンカースから上下対向ピストンの直接噴射式2サイクルディーゼルエンジンのライセンスを取得し国産化(当初はノックダウン,昭和13年に国産化)したND型エンジンの後継、KD型エンジン(昭和17年に鐘淵デイゼル工業への社名変更に伴い改称)にかわる高速・高出力でより小型・軽量な新型エンジンとして、昭和20年代後半に研究開発が進められ、昭和30年(1955)1月にUD3型(3気筒,3706cc,110HP)とUD4型(4気筒,4941cc,150HP)が発表され、同年5月にはUD6型(6気筒,7413cc,230HP)も完成されました。
ボンネットバス・ニッサンU690(1963年式,渡辺自動車工業)に搭載のUD3型エンジン
民生産業(昭和21年に鐘淵デイゼル工業から改称)と富士産業(のちの富士重工業)が共同開発し、国産量産車初のフレームレスリアエンジンバスとして昭和25年(1950)2月に完成された「コンドル」(BR30/31,ボディR5型)において、KD3型エンジンを横置きに搭載し、アングルドライブにより後軸を駆動するというレイアウトの手本とされたのが、アメリカのゼネラル モーターズ(GM)のGMCトランジット(イエローコーチ)でした。
そのGMCトランジットに搭載されていたのが、GM傘下デトロイト ディーゼル製の「シリーズ71」と呼ばれるユニフロー スカベンジング(単流掃気)2サイクルディーゼルエンジンであり、同社からそのライセンスを取得して、新型エンジンは開発され、Uniflow scavengingとDiesel engineの各頭文字の組み合わせにより“UD”型と名付けられ、昭和49年(1974)まで製造されました。

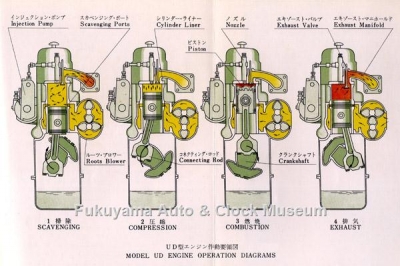

UD型エンジン作動要領図 『UDエンジン テキスト ブック』(日産ディーゼル販売,1961年再版)の巻頭に所収【クリックで大きく表示】
UD型エンジンの主たる仕様は次のとおりです。
 内径×行程:110mm×130mm(全型共通) 燃焼方式:直接噴射式
 掃気方式:孔掃気頭上弁(OHV)排気単流式[下から上への単流掃気]
 過給機方式:2葉ルーツ式ブロアのスーパーチャージャーによる強制掃気
 冷却方式:水冷式

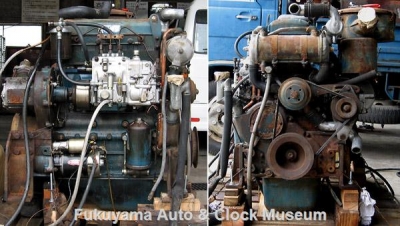

UD3型エンジン【クリックで大きく表示】

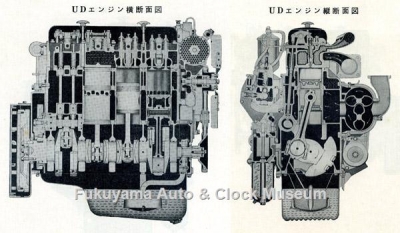

UD3型エンジン断面図 『UDエンジン テキスト ブック』(日産ディーゼル販売,1961年再版)の巻頭に所収【クリックで大きく表示】
日産自動車と民生デイゼル工業との折半出資により昭和30年6月に設立の日産民生ジーゼル販売から同年に発売されたUD型エンジン搭載のボンネットトラック・バスは次のとおりです(同年、リアエンジンバスにも搭載し発売)。
 ニッサン車
  ボンネットトラック U482(UD3搭載,5t積,WB4m)
  ボンネットバス U492(UD3搭載,WB4.3m),UA492(同,WB4.7m)
 ミンセイ車
  ボンネットトラック TS50(日産製シャーシ,UD3搭載,5t積,WB4m)
    T75(UD4搭載,7.5t積,WB4.8m),T75S(同,同,WB4.3m)
  ボンネットバス B70(UD4搭載,WB4.5m),B70S(同,WB4.2m),
    B80(同,WB5m)
    BS60(日産製シャーシ,UD3搭載,WB4.3m),BS70(同,同,WB4.7m)

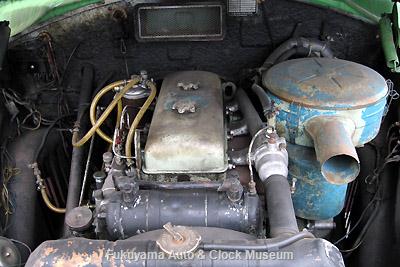

ボンネットバス・ニッサンU690(1963年式,渡辺自動車工業)に搭載のUD3型エンジン【クリックで大きく表示】ボンネットバス・ニッサンU690(1963年式,渡辺自動車工業)に搭載のUD3型エンジン【クリックで大きく表示】
ボンネットトラック・ニッサンディーゼルT80系に搭載のUD4型エンジン 画像の搭載車は1968年式のクレーン車【クリックで大きく表示】ボンネットトラック・ニッサンディーゼルT80系に搭載のUD4型エンジン 画像の搭載車は1968年式のクレーン車【クリックで大きく表示】

【参考文献】
『第2回全日本自動車ショウ ガイドブック』(1955年)
『UDエンジン テキスト ブック』(日産ディーゼル販売,1961年再版)
『同上』(同上,発行年不詳・昭和40年代前半発行)
『日産自動車三十年史』(日産自動車,1965年)
『1960年代のバス』(車史研,1987年)
『バスラマスペシャル8 富士重工業のバス事業』(ぽると出版,2003年)
『富士重工業のバス達』(ぽると出版,2003年)
『カタログでたどる 日本のトラック・バス いすゞ…編』(三樹書房,2007年)
『バスラマスペシャル11 UDマークのバス達』(ぽると出版,2012年)
